특징

1. 4종류의 표시값
- - 유량 (누설)
- - 압력
- - 대기압
- - 대기 온도
2. Color LCD touch screen

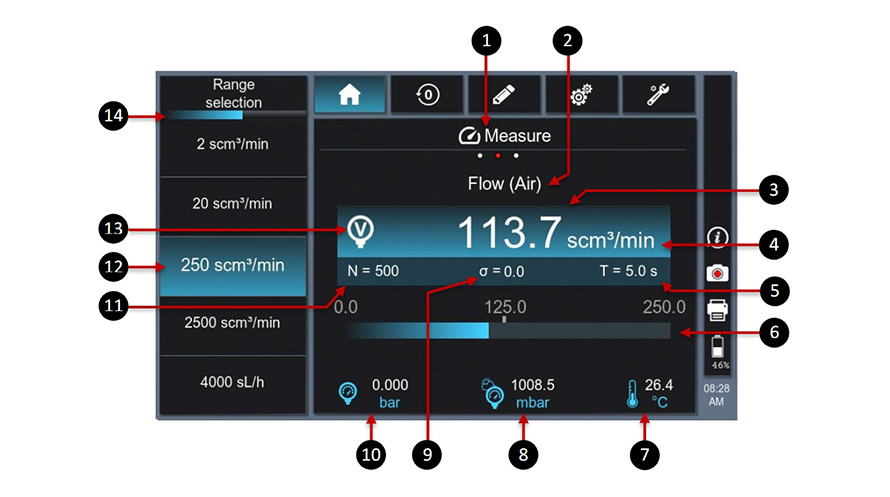

3. 메인 화면

1) 측정 형태 (Bar graph) (on curve)
2) 사용된 gas (Air)
3) 유량 값
4) 유량 단위
5) 필터 시간
6) Bar graph
7) 장비 내부 capillary 온도
8) 대기압
9) 표준편차
10) 시험압
11) 측정 시료 수
12) 측정 가능 유량 범위
13) 압력 형태 (진공or정압)
14) 필터 시간 경과 표시

기능

1. 측정 유량의 표준 유량으로서의 환산 기능
2. 시험 시료 수, 평균값, 표준편차 표시기능
3. 시간/날짜 기능
4. 자동 대기 모드
5. Bar graph or curve display 선택 기능
6. RS232, USB port
7. 정밀한 Needle 밸브
8. 고급스럽고 튼튼한 휴대용 Case
9. SI 단위 or USA 단위 선택 가능

측정용도

기밀시험기 및
유량계의 검교정용
Calibrated Leak &
Jet의
검정용
기밀시험기 및
유량계의
성능 측정
(반복성, 정확성)
기밀시험기 또는
유량계를
포함한 기계적
시스템의 성능
측정
(반복성, 정확성)
누설감지능력
분석용

측정범위

Measurement	Range	Accuracy (L+R+H)**	Resolution
Leak 1*	0 ~ 2 ~ 20 ml/min	±(1.5%Rdg + 0.3%FS)	0.001 ml/min
Leak 2*	20 ~ 250 ~ 2,500 ml/min	±(1.5%Rdg + 0.3%FS)	0.1 ml/min
Leak 3* (옵션-capillary추가)	150 ~ 1,500 l/h	±(1.5%Rdg + 0.3%FS)	0.1 l/h
Leak 4* (옵션-capillary추가)	1,500 ~ 4,000 l/h	±(1.5%Rdg + 0.3%FS)	0.21 l/h
Leak 5* (옵션-capillary추가)	4,000 ~ 10,000 l/h	±(1.5%Rdg + 0.3%FS)	1 l/h
Leak 6* (옵션-교정범위추가)	0.2 ~ 2 ml/min	±(1.5%Rdg + 0.7%FS)	0.001 ml/min
Pressure	Vacuum ~ 10 bar	±(1.5%Rdg + 0.15%FS)	0.1 mb
ATM. Pressure	950 ~ 1,050 mbar	±1 hpa	0.1 hpa
Temperature	+15 ~ +35 ℃	±1 ℃	0.1 ℃

※ * : under standard condition
※ ** : Linearity + Repeatability + Hysteresis
※ optional : one extra range out of 3 available (Leak 3,4,5의 capillary 추가 옵션은 1개만 선택 가능)

치수

220(폭) X 215(높이) X 170(깊이) mm

무게

4.5 kg (option 선택여부에 따라 최대 5kg)

작동 온도 (보관 온도)

5 ~ 45 ℃ (0 ~ 60 ℃)

납기일

8주

가격

중가

전원

외부 : 28VDC 4A
내장 : 24VDC 4A (3시간 충전 시 완전 충전, 배터리 잔량 표시됨)

Air 공급

ISO8573-1에 준하는 깨끗하고 건조한 Air 공급
